Оборудование передачи команд РЗиПА MMX-PW
Аппаратура цифровой системы передачи Nateks MMX-PW предназначена для одновременной дуплексной передачи до десяти команд релейной защиты и противоаварийной автоматики в канальном интервале синхронного цифрового потока Е1 со скоростью 2048 кбит/с, или по оптическому интерфейсу C37.94.
|
|
|
РЗиПА MMX-PW
|
Оборудование передачи команд Nateks
|
|
|
ОСОБЕННОСТИ
- Передача до 10 команд РЗиПА
- Настройка входных детекторов 24 В, 48 В, 110 В, 220 В
- Реализация топологий: «точка-точка» с резервированием линейного тракта 1+0 или 1+1, «линия», «кольцо»
- Линейные интерфейсы: электрические E1 G.703/704; оптические C37.94
- SFP-исполнение оптических приемопередатчиков
- Резервирование электропитания
- Ограничение максимальной и минимальной длины команды
- Логическое суммирование и умножение команд
- Принудительная задержка команды
- Запоминание последней команды
- Перераспределение одной команды на несколько выходов
- Счетчик команд
- Запись событий команд с меткой реального времени
- Тестирование внешнего оборудования РЗиПА с поочерeдной проверкой входов и выходов каждой из команд
- Управление: CLI, Telnet, SNMP v1/v3, встроенный FTP-сервер

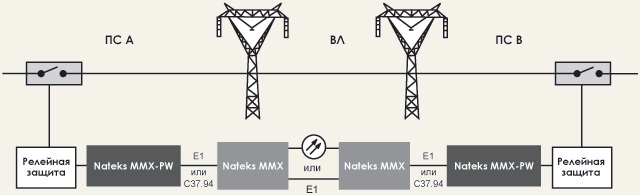

СХЕМА ПРИМЕНЕНИЯ
|
