Решения TDM мультиплексоров MMX/Plex/4XE
Nateks MMX гибкий гибридный мультиплексор объединение технологий
TDM — SDH — Ethernet
|
Гибкий мультиплексор Nateks MMX предназначен для использования на первичных сетях ВСС в качестве базового оборудования для построения узлов кросс-коннекта с предоставлением интегрированных услуг «голос+данные», а также для построения высоконадежных сетей технологической связи с высокой степенью резервирования и надежности (железнодорожный транспорт, нефте- и газодобывающая промышленность, транспорт нефти и газа, предприятия электроэнергетического комплекса).
Совместно с системой управления, провижинга и автоматической кросс-коммутации, мультиплексор образует универсальную платформу для построения телекоммуникационных сетей любого назначения и любой сложности.
|
|
ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Конструктивное исполнение 5 видов шасси
|
Шасси
|
5U
|
2.5U
|
3U
|
2U
|
IP67
| |
Габариты (ШхВхГ), мм
|
438х220х224
|
438х110х224
|
438х132х224
|
438х88х224
|
370х370х307
| |
Мини-слотов
|
4
|
4
|
4
|
9
|
4
| |
Полных слотов
|
12
|
3
|
5
|
—
|
4
| |
Количество потоков E1
|
64
|
28
|
36
|
36
|
32
| |
Матрица кросс-коммутации, Мбит/с
|
128
|
56
|
72
|
72
|
64
|
- Поддержка до четырех портов STM-4/1
- Поддержка до 64 потоков Е1 с неблокируемым кросс-коннектом N*64 кбит/с
- Организация аналоговых и цифровых групповых каналов связи для реализации служебной связи, конференц-связи, диспетчерской связи, каналов телеметрии и телемеханники
- Резервирование 1+1 модулей блоков питания, матрицы кросс-коммутации и управления
- Резервирование 1+1 и 1:1 интерфейсных модулей и трибутарных интерфейсов
- Поддержка функций резервирования КИ 64К SNC и SP-Ring
- Поддержка функции TDMoEthernet
- Поддержка сетевых топологий: «точка-точка», «линия», «звезда», «дерево», «кольцо»
- Аналоговые интерфейсы: FXS, FXO, 2-х проводный ТЧ, 4-х проводный ТЧ, ТЧ с E&M I, II, III, IV и V типов
- Цифровые интерфейсы: V.35/V.36/X.2/RS232/RS442/RS449/RS530/RS485 Ethernet 10/100/1000
- Интерфейсы специального назначения:
- С37.94 интерфейс для подключения модулей РЗ и ПА
- интерфейс телефонного аппарата с местной батареей
- Бинарные интерфейсы: «сухие» контакты
ОСОБЕННОСТИ
- Интеграция в SDH-сети уровней STM-1 и STM-4
- Встроенная технология Megatrans
- Интерфейсные модули различнго назначения емкости: ТЧ, E&M, FXO/FXS, RS232, RS485, V.27, V.28, Eth, G.37.94, «сухие» контакты, оптические интерфейсы
- Интеграция Ethernet в TDM-сети с поддержкой маршрутизации, QoS и VLAN
- Интеграция в сети с пакетной передачей данных с использованием технологии TDM over Ethernet
- Поддержка топологий: «точка-точка», «линия», «звезда», «дерево», «кольцо»
- Высокая отказоустойчивость за счет реализации функций резервирования 1+1, 1:1, SNC TS 64k и SP-Ring групповых и интерфейсных модулей, а также пользовательских интерфейсов
- Набор конструктивов 5U, 3U, 2.5U, 2U, а также конструктивы в исполнении IP67
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Плата CPU-S SDH интерфейсов уровней STM-4/1
| |
Интерфейс
|
STM-4/1
| |
Количество портов
|
2
| |
Тип оптического п/п
|
SFP
| |
Аппаратное резервирование
|
1+1
| |
Реализация защиты
|
SNC; MSP 1+1
| |
Поддержка
|
SSm и DCC Transparent
| |
Плата 4E1
| |
Тип интерфейса
|
G.703, G.704, G.706, G.732, G.736, G.823, I.431
| |
Линейный код
|
HDB3
| |
Число портов
|
4
| |
Скорость передачи
|
2,048 Мбит/с ± 50 ppm
| |
Импеданс
|
75 или 120 Ом
| |
Типовые приложения
|
межстанционная связь цифровых АТС, высокоскоростные терминалы, подключения потоков ISDN PRI (30 B+D), узлы цифровой кросс-коммутации, цифровые выделенные линии, резервирование потоков 2,048 Мбит/с
| |
Плата 8J64 сонаправленных интерфейсов G.703.1
| |
Интерфейс
|
сонаправленный интерфейс ITU G.703 64 кбит/с
| |
Разъем
|
120 Ом, RJ-48
| |
Количество портов
|
8
| |
Длина линии
|
до 500 метров
| |
Контур обратной связи
|
полезная нагрузка контура обратной связи DTE, локальный контур обратной связи
| |
Плата 8EM
| |
Тип интерфейса
|
2/4 проводный программируемый, с сигнализацией E&M, G.712, G.713, G.714, G.715
| |
Число портов
|
8
| |
Полоса пропускания
|
300 … 3400 Гц, аналоговый сигнал, G.711 (A law)
| |
Импеданс
|
600 Ом
| |
Типовые приложения
|
модемы, межстанционная связь АТС, выделенные каналы ТЧ
| |
Плата RS232
| |
Тип интерфейса
|
V.24/V.28 устройство DCE
| |
Число портов
|
1 или 8
| |
Скорость передачи
|
синхронный или асинхронный режим
56 кбит/с или 64 кбит/с
56 кбит/с или 64 кбит/с *n, n=1 — 2
| |
Типовые приложения
|
компьютеры, модемы, низкоскоростные цифровые терминалы
| |
Плата 6RS449/EIA530
| |
Тип интерфейса
|
RS449/EIA530 устройство DCE
| |
Число портов
|
6
| |
Скорость передачи
|
nx64 кбит/с (1 < n < 32)
| |
Типовые приложения
|
высокоскоростные цифровые терминалы, узловые сервера, маршрутизаторы
| |
Плата “сухих” контактов
| |
Тип интерфейса
|
“сухой” контакт
| |
Число портов
|
8
| |
Макс. ток
|
5A
| |
Макс. напряжение
|
100 Vdc; 250 Vac
| |
Типовые приложения
|
интерфейс станционного помещения
| |
Плата С37.94/4С37.94
| |
Тип интерфейса
|
С37.94 SC
| |
Число портов
|
1/4
| |
Длина волны
|
820 нм
| |
Затухание
|
для волокна 50 микрон — 9,6 дБ
для волокна 62,5 микрон — 15 дБ
| |
Типовые приложения
|
приложения электроэнергетики
| |
Плата 12FXS/24FXS
| |
Тип интерфейса
|
2 проводная телефонная линия (абонентский интерфейс), Q552
| |
Число портов
|
12/24
| |
Полоса пропускания
|
300 … 3400 Гц, аналоговый сигнал, G.711 (A law)
| |
Импеданс
|
600/1200 Ом
| |
Генерация вызова
|
звонок на 50 или 25 Гц
| |
Кодировка сигнализации
|
код абонента NEF на 2 битах
| |
Типовые приложения
|
уплотнение/вынос абонентских и таксофонных линий
| |
Плата 12FXO/24FXO
| |
Тип интерфейса
|
2 проводная телефонная линия (станционный интерфейс), детектирование метрического сигнала 12/16 кГц, Q.552
| |
Число портов
|
12/24
| |
Полоса пропускания
|
300 … 3400 Гц, аналоговый сигнал, G.711 (A law)
| |
Импеданс
|
600 Ом или сложное полное сопротивление с Zref
| |
Генерация вызова
|
звонок на 50 или 25 Гц
| |
Кодировка сигнализации
|
код абонента NEF на 2 битах
| |
Типовые приложения
|
уплотнение/вынос абонентских и таксофонных линий
| |
Плата ЕТН
| |
Тип интерфейса
|
Ethernet 10/100BaseT
| |
Число портов
|
2
| |
Типовые приложения
|
локальные вычислительные сети (LAN Ethernet)
|

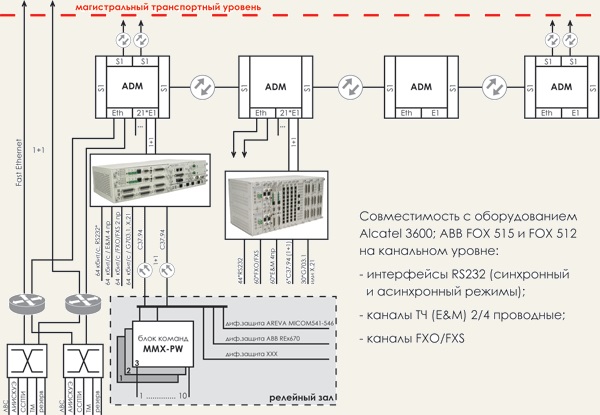

Применение в электроэнергетике

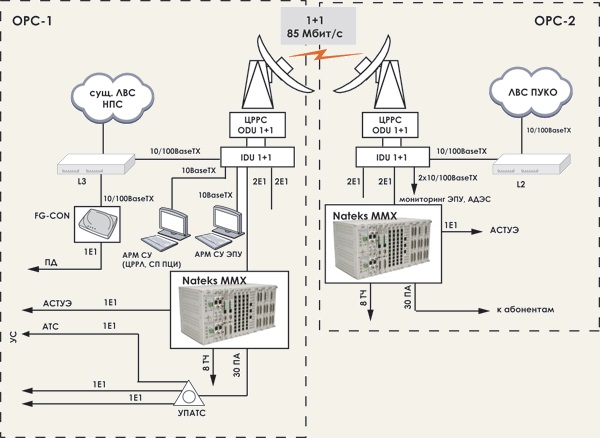

Применение в ОАО «Газпром»

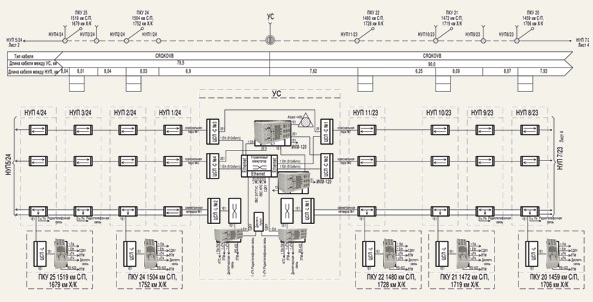

Применение в АК «Транснефть»
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
Шасси
| |
Nateks-MMX-Shelf-12-4
|
Кассета 5U 19? на 12+4 mini интерфейсных плат
|
| |
Nateks-MMX-Shelf-3-4
|
Кассета 2.5U 19? на 3+4 mini интерфейсных плат
|
| |
Nateks-MMX-Shelf-5-4
|
Кассета 3U 19? на 5+4 mini интерфейсных плат
|
| |
Nateks-MMX-Shelf-mount
|
Крепление в стойку 19?
|
| |
Основные блоки мультиплексора
| |
Nateks-MMX-12-FAN
|
Блок вентиляторов
|
| |
Nateks-MMX-CPU
|
Модуль управления с защитой SNC 64k (возможна установка двух по схеме разервирвания 1+1)
|
| |
Блоки питания (возможна защита по схеме 1+1)
| |
Nateks-MMX-POW-S5
|
Плата источника питания -48V/150W для Nateks-MMX-Shelf-12-4
|
| |
Nateks-MMX-POW-SDB
|
Плата источника питания -48V/100W для Nateks-MMX-Shelf-3-4/5-4/9
|
| |
Nateks-MMX-POW-SAB
|
Плата источника питания 220V/100W для Nateks-MMX-Shelf-3-4/5-4/9
|
| |
Платы для mini слотов
| |
Nateks-MMX-M-E1
|
Плата агрегатного потока 2.048 Мбит/с (G.703/G.704)
|
| |
Nateks-MMX-M-4E1
|
Плата четырех агрегатных потоков 2.048 Мбит/с (G.703/G.704)
|
| |
Nateks-MMX-M-X21
|
Плата интерфейса X.21
|
| |
Nateks-MMX-M-RS232
|
Плата интерфейса V.28
|
| |
Nateks-MMX-M-V35
|
Плата интерфейса V.35
|
| |
Nateks-MMX-M-V36
|
Плата интерфейса V.36
|
| |
Nateks-MMX-M-ETH
|
Плата Ethernet Router 2*LAN/32*WAN
|
| |
Nateks-MMX-M-ETH-A
|
Плата Ethernet Router 2*LAN/64*WAN
|
| |
Nateks-MMX-M-FOM-S1.1
|
Плата оптического модема S1.1 1310 нм
|
| |
Nateks-MMX-M-FOM-L1.1
|
Плата оптического модема L1.1 1310 нм
|
| |
Nateks-MMX-M-FOM-S1.2
|
Плата оптического модема S1.2 1550 нм
|
| |
Nateks-MMX-M-FOM-L1.2
|
Плата оптического модема L1.2 1550 нм
|
| |
Nateks-MMX-M-FOM-S1.1 BiDi
|
Плата оптического модема S1.1 (Tx-1310 нм;Rx-1550Нм)
|
| |
Nateks-MMX-M-FOM-S1.2 BiDi
|
Плата оптического модема S1.2 (Tx-1550 нм;Rx-1310Нм)
|
| |
Nateks-MMX-M-TS
|
Плата терминального сервера
|
| |
Платы для mini слотов для Nateks-MMX-Shelf-3-4/5-4/9
| |
Nateks-MMX-M-Q4EM
|
Плата четырех 4-х проводных ТЧ каналов
|
| |
Nateks-MMX-M-Q2EM
|
Плата четырех 2-х проводных ТЧ каналов
|
| |
Nateks-MMX-M-4FXS
|
Плата четырех интерфейсов FXS
|
| |
Nateks-MMX-M-4FXO
|
Плата четырех интерфейсов FXO
|
| |
Платы для стандатрных слотов
| |
Nateks-MMX-DR
|
Плата восьми интерфейсов сухих контактов (до 100 В)
|
| |
Nateks-MMX-S-12FXS
|
Плата 12 интерфейсов FXS
|
| |
Nateks-MMX-S-12FXS1613
|
Плата 12 интерфейсов FXS с поддержкой IEEE1613
|
| |
Nateks-MMX-S-3E1
|
Плата трех агрегатных потоков 2.048 Мбит/с (G.703/G.704) с поддержкой защиты SNC 64k
|
| |
Nateks-MMX-S-4E1
|
Плата четырех агрегатных потоков 2.048 Мбит/с (G.703/G.704)
|
| |
Nateks-MMX-S-8J64
|
Плата восьми интерфейсов G.703.1, 64 Кбит/с
|
| |
Nateks-MMX-S-1C37
|
Плата интерфейса C37.94
|
| |
Nateks-MMX-S-4C37
|
Плата четырех интерфейсов C37.94
|
| |
Nateks-MMX-S-8RS232-RJ
|
Плата восьми асинхронных интерфейсов V.28
|
| |
Nateks-MMX-S-8RS232
|
Плата восьми синхронных/асинхронных интерфейсов V.28
|
| |
Nateks-MMX-S-ETH-B
|
Плата Ethernet Router 8*LAN/64*WAN
|
| |
Nateks-MMX-S-8EM
|
Плата восьми 2/4-х проводных ТЧ каналов
|
| |
Nateks-MMX-S-12FXO
|
Плата 12 интерфейсов FXO
|
| |
Nateks-MMX-S-12MAG
|
Плата 12 интерфейсов для подключения телефонов с местной батареей
|
| |
Nateks-MMX-S-CONF
|
Плата организации конференц-связи
|
| |
Nateks-MMX-S-TDMoE
|
Плата организации передачи синхронных потоков через Ethrenet канал
|
| |
Сдвоенные платы для стандартных слотов
| |
Nateks-MMX-D-6X21
|
Плата шести интерфейсов X.21
|
| |
Nateks-MMX-D-6V35
|
Плата шести интерфейсов V.35
|
| |
Nateks-MMX-D-6V36
|
Плата шести интерфейсов v.36
|
| |
Nateks-MMX-D-6E530A
|
Плата шести интерфейсов EIA530
|
| |
Nateks-MMX-D-6RS449
|
Плата шести интерфейсов EIA530/RS449
|
| |
Nateks-MMX-D-24FXS
|
Плата 24 интерфейсов FXS
|
| |
Nateks-MMX-D-24FXS1613
|
Плата 24 интерфейсов FXS с поддержкой IEEE1613
|
| |
Nateks-MMX-D-24FXO
|
Плата 24 интерфейсов FXO
|
|
|
