xDSL-модемы, Интегрированные решения
Модемы для построения распределенных сетей видеонаблюдения семейства FlexDSL Orion3

Система передачи данных FlexDSL Orion3 имеет в своем составе модули приема дистанционного питания, что позволяет дистанционно питать не только оконечный модем, но и внешнее оборудование. Типичный пример использования — это системы видеонаблюдения на удаленных объектах без систем гарантированного питания.

Источники дистанционного питания обеспечивают возможность установки камер на максимальном удалении, до 4 км по кабелю типа ТПП (в городских условиях) или до 20 км по кабелям типа КСПП (сельских условиях).

Удаленный модем изготавливается в герметичном IP66/IP67-корпусе. Диапазон рабочих температур от -40 до +55°С, что позволяет монтировать оборудование непосредственно рядом с камерами видеонаблюдения.

Модемы могут устанавливаться в уличные шкафы телекоммуникационного оборудования. Наличие датчиков вскрытия позволяет осуществлять охрану стороннего оборудования.

Технология Shdsl.bis-Ext обеспечивает максимальную скорость передачи данных по абонентским или магистральным линиям связям для передачи видео качества DVD с одной купольной видеокамеры или с четырех фиксированных аналоговых видеокамер.

Параметры модуля подключения аналоговых камер
  • Видеовходы: 4 BNC, 1.0Vp-p
  • Тревожные входы: 4
  • Релейные выходы: 1
  • Формат сжатия: H.264
  • Разрешение: 352x288, 704x576 пикс
  • Скорость записи: 100 к/сек (352x288 пикс), 25 к/сек (704x576 пикс)
  • Скорость отображения: 100 к/сек
  • Запись: вручную, по детектору движения, по тревожному входу, по расписанию
Параметры аналоговых камер
  • Антивандальное исполнение и наличие встроенной ИК, небольшого размера видеокамера идеально впишется в облик любого здания или помещения
  • Тип матрицы 1/3" ПЗС SONY Exview HAD II цветная
  • Фокусное расстояние объектива 3.6 мм
  • Горизонтальный угол обзора более 60°
  • Разрешение по горизонтали 650 ТВЛ
  • Отношение сигнал/шум 50 дБ
  • Нижний порог чувствительности 0 лк (ИК вкл.)
  • Режим «день/ночь»
  • Класс защиты IP66
  • Диапазон рабочих температур -40 … +60°С
  • Габаритные размеры ∅68х61 мм
ОСОБЕННОСТИ
  • Дистанционное питание оконечного оборудования мощностью до 50 Ватт по магистральным кабелям и до 30 Ватт по кабелям пита ТПП
  • Скорость передачи данных до 10 Мбит/с по двум парам
  • Интерфейс подключения камер PoE+
  • Напряжение дистанционного питания 24 В (опция)
  • Управление системами подогрева купольных камер
  • Датчики вскрытия, температуры
  • Конструктивное исполнение IP66
СХЕМЫ ПРИМЕНЕНИЯ

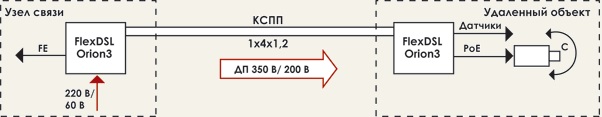

    1. Подключение купольной камеры по интерфейсу PoE

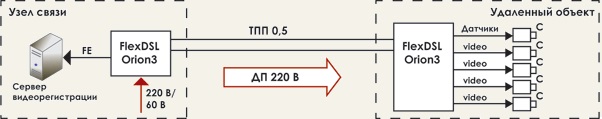

    2. Подключение аналоговых камер


ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

FG-PAM-SR2L-2E1B/4Eth-350х2,V11 Модуль FlexDSL, SubRack, 2*SHDSL, 2 пары, 15240 кбит/с по каждой паре, LTU, 2*Master/2*Slave, 4*E1 120 Ом, 4*10/100BaseT, ЛП, генерация ДП 2х 200/350В, в комплекте с разъемом для G.703, кабелями DSL, Ethernet
FG-PAM-SA2N-Eth/PoE, V10 Модуль FlexDSL, в защищенном корпусе IP66 (силумин), 2*SHDSL, 2 пары, 15240 кбит/с по каждой паре, NTU, 2*Master/2*Slave, 2*10/100BaseT, PoE(45W), прием ДП, кабелями DSL, Ethernet
FG-PAM-SA2N-4BNC-H264, V10 Модуль FlexDSL, в защищенном корпусе IP66 (силумин), 2*SHDSL, 2 пары, 15240 кбит/с по каждой паре, NTU, 2*Master/2*Slave, 4*H.264 BNC, прием ДП, кабелями DSL
