Универсальная платформа FlexGain
MEGATRANS-4

ЦСП MEGATRANS-4 предназначена для работы по двум парам симметричного кабеля или по одной коаксиальной паре и может использоваться как для модернизации аналоговых систем передачи типа К-60, так и строительства новых цифровых трактов. Специально доработанные конструктивы позволяют заменять системы ВК-300 на MEGATRANS с минимальными затратами. Высокая скорость передачи потока, и наличие интерфейсов 2*Е1 и Ethernet 10/100BaseT позволяют организовывать межстанционные соединения АТС и обмен трафиком между ЛВС. Возможно построение сетей технологической связи вдоль нефте- и газопроводов, ЛЭП, железных дорог и других объектов с линейной топологией.

  MEGATRANS-4   Универсальная платформа FlexGain

В MEGATRANS-4реализована новая концепция построения сетей технологической связи на основе стыка Ethernet и виртуальных сетей VLAN. Согласно этой концепции, на каждом регенераторе организуется стык Ethernet, таким образом вся система работает как распределенный Ethernet-коммутатор, что делает более удобным построение технологических сетей.

ОСОБЕННОСТИ
  • Передача синхронного цифрового потока до 8,192 кбит/с по двум парам симметричного кабеля или по одной коаксиальной паре
  • Два интерфейса E1 и Ethernet в одном устройстве
  • Два интерфейса E1 и Ethernet в одном устройстве
  • Длина регенерационного участка до 20 км (эквивалент МКСБ 1,2 мм)
  • До 16 дистанционно-питаемых регенераторов
  • Подсистема цифровой служебной связи
  • Совместная работа с К-60

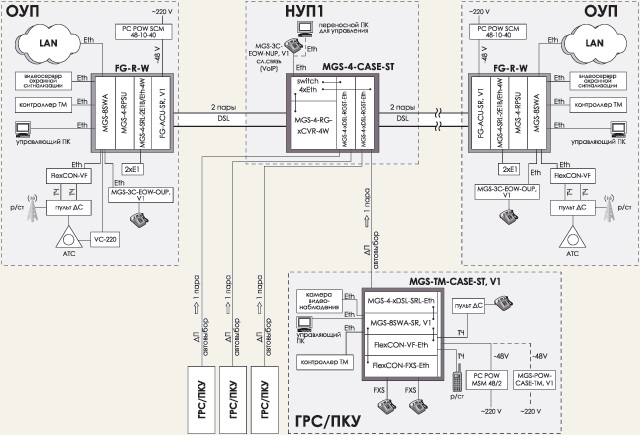

СХЕМА ПРИМЕНЕНИЯ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Линейный стык
Стандарт передачи несимметричная адаптивная многопозиционная модуляция с регулируемым уровнем (патент НТЦ НАТЕКС № 18814)
Среда передачи симметричные кабели типа ТЗ, МКС, КСПП, ЗКП — 1 или 2 пары
двухкабельная или однокабельная схема включения
коаксиальные кабели типа КМБ, МКТБ
оптические кабельные вставки
Скорость передачи
версия 4W
версия 4W, NG
версия 1C
200 … 4616 (5712) кбит/с, изменяемая с шагом 64 кбит/с
200 … 8200 кбит/с
200 … 8200 кбит/с
Линейный код TC-PAM адаптивный
Волновое сопротивление согласовано с кабелем типа МКС.
Возможна настройка под любой тип кабеля
Уровень передачи +14,5 дБм
Пределы затухания линии
на частоте 500 кГц
63 дБ
Защита от опасных мешающих
влияний
согласно рек. МСЭ-Т К.17
Сетевой стык E1
Число интерфейсов 2
Стандарт, рекомендации ГОСТ 26886-86 п.4, рек. G.703 п. 9
Скорость передачи 2048 кбит/с
Линейный код HDB3
Волновое сопротивление нагрузки 120 Ом
Максимальное дрожание фазы
на выходе
согласно п. 2 рек. G.703
Предельно допустимые отклонения
тактовой частоты входного сигнала
±100 Гц
Пределы затухания линии
на частоте 1024 кГц
0 … 12 дБ
Защита от перенапряжений согласно рек. МСЭ-Т К.41
Сетевой стык Ethernet
Число интерфейсов 1
Стандарт, рекомендации IEEE 802.3, 802.1q
Режим работы bridge layer2
Таблица MAC-адресов 1024
Управление
Мониторинг VT100, Telnet, HTTP, SNMP
Передача данных канала
управления
Через интерфейс Ethernet
Электропитание оконечных устройств
Входное напряжение постоянного
тока
— 38 … — 72 В
Ток ДП 160/200 мА
Напряжение ДП до 800 В
Потребляемая мощность комплекта
оконечного оборудования
без учета ДП
6 Вт
Потребляемая мощность
источника ДП
до 160 Вт, в зависимости от количества регенераторов
Электропитание регенераторов
Максимальная потребляемая
мощность регенератора
до 9 Вт
Схема питания регенератора По цепи дистанционного питания регенератора (ДП), организованной по рабочим парам симметричного кабеля полусекциями с двух соседних питающих пунктов постоянным стабилизированным током
Число регенераторов,
дистанционно-питаемых одной
цепью ДП
8
Продольная ЭДС
Максимальное напряжение 150 В
Сопротивление заземления
Аппаратура окончания линейного
тракта
менее 4 Ом
Линейный регенератор менее 10 Ом
Температурный диапазон и климатические условия
Аппаратура окончания линейного
тракта
-5 … + 45°С, относительная влажность до 95%
Линейный регенератор — 40 … + 55°С, относительная влажность до 95%
Габаритные размеры
Аппаратура окончания линейного тракта 266х433х263 мм
Линейный регенератор 307х193х272 мм
