Универсальная платформа FlexGain
FlexGain Access TDMoIP-SR

Оборудование FG-ACE-TDMoIP-SR-4E1 предназначено для передачи до четырех потоков Е1 и RS232, используя в качестве транспортной среды высокоскоростные сети с пакетной коммутацией. Оборудование имеет конструктивное исполнение в виде модуля для установки в универсальную кассету (SubRack). При необходимости установки одного модуля в 19" стойку используется универсальный конструктив FG-MRU-xxx, для настольного варианта используется модуль FG-LIT. Оборудование FG-ACE-TDMoIP-SR-4E1 может работать как в кассетах FG-R-PCM/W, так и в модернизированных кассетах FG-R-PCM/W-E.

Ниже приведены значения основных параметров для оборудования FG-ACE-TDMoIP-SR-4E1 для каждого потока Е1.

Размер буфера приходящих пакетов для каждого порта Е1 512 мс
Размер пакета (байт) nx48, n=1 … 30
Требования на джиттер и вандер восстановленного синхросигнала в соответствии со стандартом ETSI EN300 462-5 для SDH-систем
Требуемая ширина полосы для одного потока Е1
пакет 48 байт
пакет 1440 байт
4096 кбит/с
2127 кбит/с
Время задержки пакета оборудованием FG-ACE-TDMoIP
пакет 48 байт
пакет 1440 байт
192 мкс
5600 мкс
ОСОБЕННОСТИ
  • Передача до четырех потоков Е1 через IP-сети
  • Соединения «точка-точка» и «точка-многоточка»
  • Возможность передачи неструктурированного, структурированного или неполного потока Е1
  • Передача Ethernet-трафика
  • Встроенный switch с четырьмя портами 10/100BaseT
  • 4 «транстпортных» асинхронных порта RS232 с максимальной скоростью передачи до 57600 кбит/с
  • Cетевой интерфейс 10/100BaseT
  • Локальное управление через VT100
  • Удаленное управление через Telnet, HTTP или по протоколу SNMP

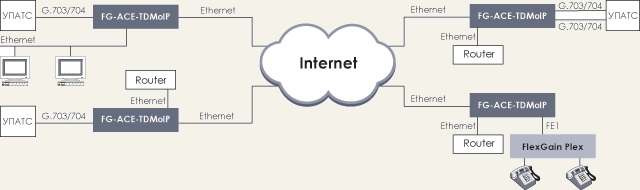

СХЕМА ПРИМЕНЕНИЯ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сетевые интерфейсы
Интерфейс 10/100BaseT
Стандарты IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX
Тип/скорость передачи автоопределение 10/100 Мбит/с, автоопределение кабеля, full-duplex, half-duplex
Количество интерфейсов до 4
Тип разъема RJ-45
Пользовательские интерфейсы
Интерфейсы Е1
Стандарты ETS 300 166, ETSI TS 101 135, ITU-T Rec. G.703, G.704, G.706, G.711, G.732, G.755, G.796, G.823, G.824, I.431
Количество интерфейсов до 4
Скорость передачи 2,048 Мбит/с
Импеданс 120/75 Ом
Тип разъема RJ-45
Линейное кодирование HDB3
Фреймирование Unframed, CAS, CCS, CRC-4
Интерфейсы Ethernet
Стандарты IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX, IEEE 802.1p VLAN, IEEE 802.1q QoS, IEEE 1P/Q Tagged VLAN, IEEE 802.1D Spanning tree
Количество интерфейсов до 3
Тип/скорость передачи автоопределение 10/100 Мбит/с, автоопределение кабеля, full-duplex, half-duplex
Тип разъема RJ-45
Количество VLAN макс. 512
Асинхронные интерфейсы
Стандарт EIA-232, V.24
Количество интерфейсов 4
Скорость передачи 1200, 2400, 4800, 9600, 19200, 38400, 57600 кбит/с
Тип разъема DB-15
Синхронизация
Источники синхросигнала внутренний, выделенный из Е1, восстановленный, внешний
Управление
Локальное управление VT100
Удаленное управление Telnet, HTTP, SNMP
Питание
Напряжение питания -36 … -72 В
Потребляемая мощность < 12 Вт
Климатические условия
Хранение -25 … +55°С
Транспортировка -40 … +70°С
Эксплуатация -5 … +45°С

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

FG-ACE-TDMoIP-SR-4E1 Модуль для установки в универсальную кассету для передачи четырех потоков Е1 через IP-сеть
