Универсальная платформа FlexGain - Конструктивы
Универсальная кассета FlexGain-R-E (14 платомест)

Универсальная 19" кассета FlexGain позволяет оператору устанавливать до 14 модулей систем платформы FlexGain (с шириной передней панели 6ТЕ-30,48 мм).

Универсальная кассета имеет полностью пассивные кросс-платы. Питание, аварийная сигнализация и управление осуществляются через установленный модуль ACU или CMU (в модификациях FG-R-W-E и FG-R-PCM/W-E).

В кассеты FG-R-W-E и FG-R-PCM/W-E может быть установлен модуль Ethernet-коммутатора, который позволит производить подключение модулей передачи трафика IP и TDM+IP к сети Ethernet без использования внешних кабелей через интегрированную кассету Ethernet-шину.

    FlexGain-R-E (14 платомест)     Универсальная платформа Nateks

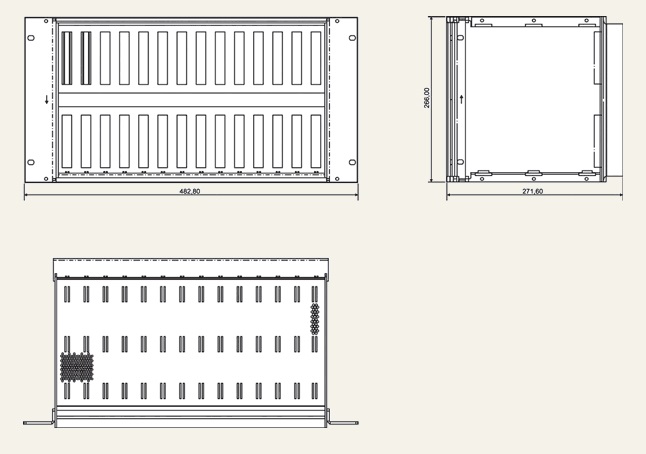

Стандартный каркас кассеты FlexGain имеющий высоту 266 мм (6U) и глубину 272 мм собирается из комплектующих ведущих производителей Западной Германии. Кассета FlexGain обеспечивает защиту от электромагнитных воздействий и отвечает Европейскому стандарту для 19" конструктивов — SEC 60 297-3.

ОСОБЕННОСТИ

  • Полностью пассивные кросс-платы
  • Питание, сигнализация и управление через модули ACU, CMU и TCU
  • Встроенная Ethernet-шина на верхней backplain
  • Возможность установки Ethernet—коммутатора с поддержкой функции Layer 2 switch

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты (ШхВхГ) 483х266х272 (248) мм
Вес 3 кг
Число посадочных мест 14
Диапазон входного напряжения -40,5 … -72 В
Макс. ток потребления 8 А
Макс. рассеиваемая мощность устройств в кассете не более 320 Вт
Климатические условия:
    температура
    относительная влажность

0 … +55°C
5 … 80%

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

FG-R-PCM-E Кассета 19" (14 платомест), нижняя кросс-плата
FG-R-W-E FlexGain кассета 19" (14 платомест), верхняя кросс-плата (без возможности подключения с задней стороны кассеты)
FG-R-PCM/W-E Универсальная кассета 19" (14 платомест), верхняя и нижняя кросс-платы
