SDH оптические мультиплексоры
FlexGain FOM10GL2, V1
|
FG-FOM10GL2, V1 — это SDH-мультиплексор уровня STM-16/4/1. FG-FOM10GL2, V1 является гибким сетевым элементом и обладает следующими особенностями:
- Совместимость со стандартом SDH STM-1/STM-4/STM-16
- Широкий набор SFP оптических интерфейсов
- Поддержка функций MSP, MSSP, MSSP-Ring, SNCP, DNI
- Передача сигналов SDH, PDH, Gigabit Ethernet, Fiber Channel и Fast Ethernet в сетях различной топологии:
- линейной
- кольцевой
- в связанных двумя узлами кольцах (DNI)
- совокупность множества колец
|
|
|
FlexGain FOM10GL2, V1
|
SDH оптический мультиплексор Nateks
|
|
|
ОСОБЕННОСТИ
- Построение сетей Mobile Backhaul
- Мультиплексор с функцией вставки-вывода STM-16/4/1 на центральной станции
- Высокопроизводительные услуги уровня предприятия
FG-FOM10GL2, V1 поддерживает два типа кросс-соединений и возможностей коммутации:
- ADM-4/-1: CC 7.2G/2.5G с линейным интерфейсом 1x STM-4/1:
- HOCC: (7,2G)
- LOCC: (2,5G)
- ADM-16/-4: CC 15,2G/5 с линейным интерфейсом 1x STM-16/4:

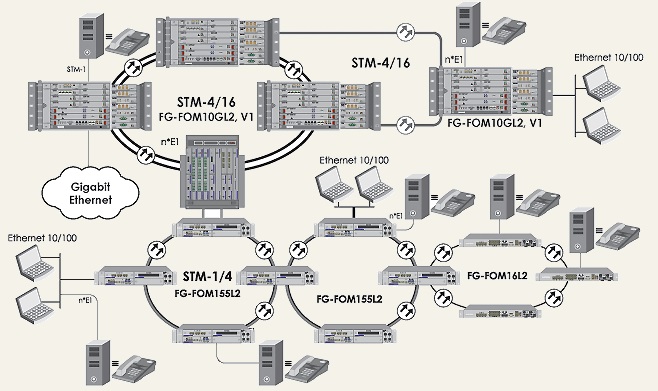

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальное количество интерфейсов,
обеспечиваемых аппаратурой
|
• 4 оптических интерфейса STМ-16
• 4 оптических интерфейса FC (2G)
• 8 оптических интерфейсов FC (1G)
• 16 оптических интерфейсов STМ-4
• 40 оптических интерфейсов STМ-1
• 24 электрических интерфейсов STМ-1
• 2 электрических интерфейса STМ-1e
• 6 электрических интерфейсов E3/T3
• 20 электрических / оптических интерфейсов GE
• 64 электрических интерфейса 10М/100М Ethernet
• 84 электрических интерфейса E1
| |
SDH-функции
|
MSP, MSSP, MSSP-Ring, SNCP, DNI, Holdover
| |
Питание
| |
Постоянное
|
-36 … -72 В резервированный блок питания
| |
Потребляемая мощность
|
< 250 Вт
| |
Условия эксплуатации
| |
Температурный режим
|
0 … +60°С
| |
Относительная влажность
|
5 … 95%
| |
Габариты
| |
Шасси мультиплексора (ШхВхГ)
|
445х238х240 мм
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
Основные модули
|
FG-FOM10GL2,V1-CORE
(DC) — ADM16/4
|
Шасси мультиплексора FG-FOM10GL2, V1,ADM16/4 с контроллером, основным блоком питания и основным модулем матрицы
|
FG-FOM10GL2,V1-CORE
(DC) — ADM4/1
|
Шасси мультиплексора FG-FOM10GL2, V1,ADM4/1 с контроллером, основным блоком питания и основным модулем матрицы
| |
FG-FOM10GL2, V1-POW (резерв)
|
Модуль питания (резерв)
|
FG-FOM10GL2,V1-System
Controller (резерв)
|
Модуль управления (резерв)
| |
FG-FOM10GL2,V1-XCT (15G/5G)
|
Модуль матрицы Cross-Connect 15G/5G (резерв)
| |
FG-FOM10GL2,V1-XCT (7G/2,5G)
|
Модуль матрицы Cross-Connect 7G/2,5G (резерв)
| |
Оптические интерфейсы
| |
FG-FOM10GL2,V1-2xSTM-1
|
Модуль двух оптических интерфейсов STM-1, не включая SFP-модули приемо-передатчиков
| |
FG-FOM10GL2,V1-4xSTM-1
|
Модуль четырех оптических интерфейсов STM-1, не включая SFP-модули приемопередатчиков
| |
FG-FOM10GL2,V1-1xSTM-4
|
Модуль одного оптического интерфейса STM-4, не включая SFP-модули приемопередатчиков
| |
Электрические интерфейсы
|
FG-FOM10GL2,V1-21xE1(120)-
Paddle
|
Трибутарный интерфейсный модуль 21xE1
| |
FG-FOM10GL2,V1-21xE1-W/P
|
Трибутарный процессорный модуль 21xE1 W/P
| |
Ethernet-интерфейсы
| |
FG-FOM10GL2,V1-1xGE
|
Модуль 1xGE
| |
FG-FOM10GL2,V1-4xGE
|
Модуль 4xGE с агрегированием VLAN
| |
FG-FOM10GL2,V1-8FE/L2
|
Модуль 8FE/L2
| |
FG-FOM10GL2,V1-Ethernet SET
|
Установочный комплект для Еthernet
|
FG-FOM10GL2,V1-Ethernet
Splitter panel
|
Сплиттер Еthernet
| |
Дополнительные аксессуары
| |
FG-FOM10GL2,V1-DUM-LC
|
Заглушка (LC, длинная)
| |
FG-FOM10GL2,V1-DUM-ТС
|
Заглушка (TC, полудлинная)
|
FG-FOM10GL2,V1-21xE1-Cab-120
(10М)
|
Кабель для 21xE1 от платы до панели DDF на 21 поток Е1 (длина 2 м)
| |
Програмное обеспечение и лицензии
| |
FG-FOM10GL2,V1-SW-CD-ROM
|
Программное обеспечение модуля
| |
FG-FOM10GL2,V1-SW-CF
|
Компакт-флеш CF
|
FG-FOM10GL2,V1-ADM-4/16
CORE LICENSE
|
Лицензия на шасси в целом
|
FG-FOM10GL2,V1-ADM-1/4
CORE LICENSE
|
Лицензия на шасси в целом
| |
FG-FOM10GL2,V1-15G/5G PROTEC.MATRIX LIC
|
Лицензия на матрицу
| |
FG-FOM10GL2,V1-7G/2.5G PROTEC.MATRIX LIC
|
Лицензия на матрицу
| |
TNMS CL FG-FOM10GL2,V1
|
Лицензия на систему управления
|
|
