SDH оптические мультиплексоры
FlexGain FOM16L2
|
Мультиплексор FlexGain FOM16L2 входит в состав мультисервисной транспортной платформы (MSTP) последнего поколения и предназначен для построения мультисервисных оптических сетей на участке доступа.
Благодаря поддержке стандарта GFP (General Framing Protocol) FlexGain FOM16L2 легко интегрируется в SDH-сети и мультисервисные транспортные платформы НАТЕКС и других производителей.
|
|
|
FlexGain FOM16L2
|
SDH оптический мультиплексор Nateks
|
|
|
ОСОБЕННОСТИ
- Поддержка уровней SDH STM-1/4
- Гибкое конфигурирование
- Возможность работы в линейных и кольцевых структурах
- Широкий набор SFP оптических интерфейсов
- 1+0 и 1+1 схемы резервирования поддержка MSP и SNCP
- Возможность интеграции в SDH-сети
- Поддержка GFP-инкапсуляции
- Поддержка функций Layer2 switch для интерфейсов FE
- SNMP-управление
- Низкая стоимость

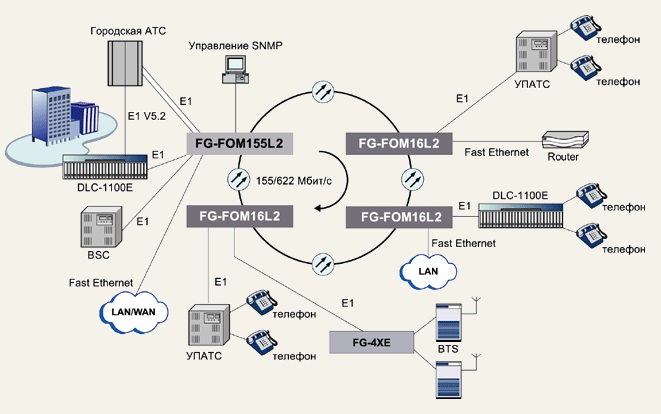

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптический интерфейс
| |
Два оптических SFP-интерфейса
| |
Линейная скорость
|
155 или 622 Мбит/с
| |
Соответствие
|
G.707, G.957
| |
Тип
|
L-1.1 (до 15 км)
L-1.2 (до 40 км)
S-1.1 (до 80 км)
| |
Рабочая длинна волны
|
850/1310/1550 нм
| |
Резервирование
|
1+0, 1+1 с MSP, SNCP
| |
Интерфейс Е1
| |
Количество интерфейсов
|
8
| |
Тип разъема
|
RJ-45 розетка
| |
Сопротивление
|
120 Ом
| |
Скорость
|
2048 кбит/с ±50 ppm
| |
Линейный код
|
HDB3
| |
Соответствие
|
G.703
| |
Фазовые дрожания
|
в соответствии G.742, G.823
|
|
Интерфейс Fast Ethernet
| |
Количество интерфейсов
|
4 встроенных Layer 2 switch
| |
Тип интерфейса
|
10/100BaseT в соответствии с 802.3 и 802.3u
| |
Тип разъема
|
RJ-45 розетка
| |
Соответствие
|
802.1q, 802.1p, G.7041/Y1303 (GFP), G.7042/Y1305, 802.1w
|
|
Питание
| |
Постоянное
|
-36…-72 В резервированный блок питания
| |
Переменное
|
~220 В 50Гц
| |
Потребляемая мощность
|
не более 25 Вт
| |
Условия эксплуатации
| |
Температурный режим
|
0…+60°С
| |
Относительная влажность
|
5…95%
| |
Габариты
| |
Ш*В*Г
|
436х45х330 мм
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-FOM16L2-MR-8E1/4FE-DC-S1
|
«Add/Drop» оптический мультиплексор 8Е1 120 Ом + 4FE, линейная скорость 155 Мбит/с, MiniRack, DC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
|
FG-FOM16L2-MR-8E1/4FE-DC-S4
|
«Add/Drop» оптический мультиплексор 8Е1 120 Ом + 4FE, линейная скорость 622 Мбит/с, MiniRack, DC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
|
FG-FOM16L2-MR-8E1/4FE(T)-DC-S1
|
«Add/Drop» оптический мультиплексор 8Е1 120 Oм + 4FE (Ethernet без функции switch L2), линейная скорость 155 Мбит/с, MiniRack, DC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
|
FG-FOM16L2-MR-8E1/4FE(T)-DC-S4
|
«Add/Drop» оптический мультиплексор 8Е1 120 Oм + 4FE (Ethernet без функции switch L2), линейная скорость 622 Мбит/с, MiniRack, DC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
|
FG-FOM16L2-MR-8E1/4FE-AC-S1
|
«Add/Drop» оптический мультиплексор 8Е1 120 Oм + 4FE, линейная скорость 155 Мбит/с, MiniRack, AC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
|
FG-FOM16L2-MR-8E1/4FE(T)-AC-S1
|
«Add/Drop» оптический мультиплексор 8Е1 120 Oм + 4FE (Ethernet без функции switch L2), линейная скорость 155 Мбит/с, MiniRack, AC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
|
FG-FOM16L2-MR-8E1/4FE-AC-S4
|
«Add/Drop» оптический мультиплексор 8Е1 120 Oм + 4FE, линейная скорость 622 Мбит/с, MiniRack, AC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
|
FG-FOM16L2-MR-8E1/4FE(Т)-AC-S4
|
«Add/Drop» оптический мультиплексор 8Е1 120 Oм + 4FE (Ethernet без функции Switch L2), линейная скорость 622 Мбит/с, MiniRack, AC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
|
FG-FOM16L2-CAB-E1
|
Кабель подключения одного потока Е1
|
|
FG-FOM16L2-CAB-POW
|
Кабель подключения DC источника питания
|
ТИПОВЫЕ КОМПЛЕКТЫ
|
Модель
|
Описание
|
Количество
|
FG-FOM16L2-
MR-8E1/4FE-DC-S1.1
|
«Add/Drop» оптический мультиплексор 8Е1 120 Ом + 4FE, линейная скорость 155 Мбит/с, MiniRack DC блок питания c двумя оптическими п/п S1.1 и программным обеспечением GUI
|
|
FG-FOM16L2-
MR-8E1/4FE-DC-S1
|
«Add/Drop» оптический мультиплексор 8Е1 120 Ом + 4FE, линейная скорость 155 Мбит/с, MiniRack, DC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
1
|
|
FG-FO-S1.1
|
Оптический п/п S1.1, двухволоконный LC SFP, 1310 нм, линейная скорость 155 Мбит/с (рабочая дистанция до 15 км)
|
2
|
FG-FOM16L2-
CAB-POW
|
Кабель подключения DC источника питания
|
1
|
FG-FOM16L2-
MR-8E1/4FE-DC-S4.1
|
«Add/Drop» оптический мультиплексор 8Е1 120 Ом + 4FE, линейная скорость 622 Мбит/с, MiniRack DC блок питания c двумя оптическими п/п S4.1 и программным обеспечением GUI
|
|
FG-FOM16L2-
MR-8E1/4FE-DC-S4
|
«Add/Drop» оптический мультиплексор 8Е1 120 Ом + 4FE, линейная скорость 622 Мбит/с, MiniRack, DC блок питания c двумя установочными местами для оптических п/п и программным обеспечением GUI
|
1
|
|
FG-FO-S4.1
|
Оптический п/п S4.1, двухволоконный LC SFP, 1310 нм, линейная скорость 622 Мбит/с (рабочая дистанция до 15 км)
|
2
|
FG-FOM16L2-
CAB-POW
|
Кабель подключения DC источника питания
|
1
|
|
