FlexGain FOM16E, V1
|
Мультиплексор FlexGain FOM16E, V1 предназначен для передачи 4 … 16 потоков Е1 и Ethernet-трафика со скоростью до 100 Мбит/с по одному или двум оптическим волокнам.
FlexGain FOM16E, V1 обеспечивает 1+1 схему резервирования оптического тракта, ручную настройку при помощи кнопок, встроенное Telnet- и SNMP-управление, контроль функционирования и сбор статистики. Для обеспечения гибкости и наилучшей экономической эффективности в FlexGain FOM16E, V1 применяются SFP-приемопередатчики, которые позволяют выбирать тот или иной тип приемопередатчика в зависимости от длины и состояния оптической линии. Встроенный Ethernet-коммутатор с четырьмя портами позволяет обрабатывать VLAN-пакеты с признаком двойного тегирования (Q in Q), поддерживает IEEE 802.1p и функцию MDIX для каждого Ethernet-порта.
|
|
|
FlexGain FOM16E, V1
|
PDH оптический мультиплексор Nateks
|
|
|
Для облегчения эксплуатации созданных на базе FlexGain FOM16E, V1 линий связи в мультиплексорах реализован канал служебной связи (EOW).
Мультиплексор FlexGain FOM16E, V1 производится в конструктиве MiniRack высотой 1U с универсальным питанием, как от батарей с напряжением постоянного тока -36/-72 В, так и от сети переменного тока напряжением ~220 В.
ОСОБЕННОСТИ
- 4/8/16 интерфейсов E1 120 Ом
- Четыре Ethernet 10/100BaseTX порта с обработкой VLAN с общей скоростью 100 Мбит/с
- Канал служебной связи
- Управление через встроенный кнопочный интерфейс с LCD-монитором, CLI, Telnet, SNMP
- 2 слота для SFP-модулей, SFP-приемопередатчики на 15, 40, 80, 100 и 120 км
- 1 + 1 резервирование оптического тракта с системой автоматического гашения лазера

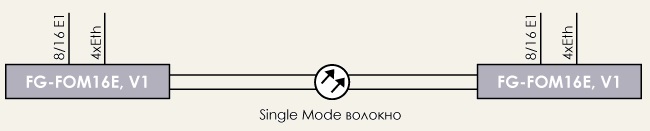

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптические SFP-модули
|
FG-FO-S.1.1
|
FG-FO-L1.1
|
FG-FO-L1.2
|
FG-FO-L1.3
|
FG-FO-L1.4
|
|
Тип лазера
|
FP Laser
|
FP Laser
|
DFB Laser
|
DFB Laser
|
DFB Laser
|
|
Длина волны
|
1310 nm
|
1310 nm
|
1550 nm
|
1550 nm
|
1550 nm
|
|
Оптический разъем
|
2 x LC
|
2 x LC
|
2 x LC
|
2 x LC
|
2 x LC
|
|
Выходная мощность
|
-15 ~ -8 dBm
|
-5 ~ 0 dBm
|
-5 ~ 0 dBm
|
-3 ~ 2 dBm
|
0 ~ 5 dBm
|
|
Чувствительность
|
-31 dBm
|
-34 dBm
|
-34 dBm
|
-34 dBm
|
-34 dBm
|
|
Максимально допустимый уровень входного сигнала
|
0 dBm
|
4 dBm
|
4 dBm
|
5 dBm
|
5 dBm
|
|
Системное усиление
|
19 dB
|
29 dB
|
29 dB
|
31 Db
|
34 dB
|
|
E1-интерфейс
|
|
Скорость
|
2,048 Mbps ± 50 ppm
|
|
Линейный код
|
HDB3
|
|
Маска
|
в соответствии с ITU-T G.703
|
|
Волновое сопротивление
|
120 Oм
|
|
Джиттер
|
в соответствии с ITU-T G.823
|
|
Разъем интерфейса E1
|
RJ-45 (120 Oм)
|
|
Ethernet-интерфейс
|
|
Пропускная способность
|
до 100 Мбит/с
|
|
Размер таблицы MAC-адресов
|
2048
|
|
Поддерживаемые протоколы
|
IEEE 802.3, IEEE 802.3u, IEEE 802.3x
|
|
Количество VLAN
|
64
|
|
Тип VLAN
|
IEEE 802.1q Port-based, Q in Q
|
|
Ethernet QoS
|
IEEE 802.1p, DSCP, Bandwidth Control
|
|
Источник питания
|
|
DC
|
-36 … -72 В
|
|
AC
|
90 … 260 В; 47 … 63 Гц
|
|
Потребляемая мощность
|
не более 30 Вт
|
|
Входы/Выходы аварийных сигналов и внешних датчиков
|
|
Аварии
|
2 выхода Minor и Major аварии
|
|
Входы внешних датчиков
|
2 входа
|
|
Электрические характеристики входов/выходов
|
0 … 60 В DC, 1 … 5 mA
|
|
Рабочая среда и EMI/EMC
|
|
EMI/EMC совместимость
|
FCC Class A part 15B, EN55082-1, EN55022, CE, RoHS
|
|
Диапазон рабочих температур
|
0 … 60°C
|
|
Влажность
|
5 … 90%, без образования конденсата
|
|
Массогабаритные характеристики
|
|
Габариты (ШxВxГ)
|
436x44,5x320 мм
|
|
Масса
|
3,5 кг
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-FOM16E,V1
|
Оптический 1+0, 1+1 мультиплексор для передачи 16 потоков Е1 и 100 Мбит/с FE 10/100BaseT, конструктив корпуса minirack, два контейнера для установка модулей SFP питание 60VDC/220VAC, управление терминал VT100 и SNMP. Модули SFP в комплект не входят
|
|
FG-FOM16E/8,V1
|
Оптический 1+0, 1+1 мультиплексор для передачи 8 потоков Е1 и 100 Мбит/с FE 10/100BaseT, конструктив корпуса minirack, два контейнера для установка модулей SFP питание 60VDC/220VAC, управление терминал VT100 и SNMP. Модули SFP в комплект не входят
|
|
FG-FOM16E/4,V1
|
Оптический 1+0, 1+1 мультиплексор для передачи 4 потоков Е1 и 100 Мбит/с FE 10/100BaseT, конструктив корпуса minirack, два контейнера для установка модулей SFP питание 60VDC/220VAC, управление терминал VT100 и SNMP. Модули SFP в комплект не входят
|
|
